Mobilita a přesnost díky magnetické síle Hlavní přednosti Elektrický závitořez Metallkraft® GS 1100-16 E D představuje revoluční spojení flexibility kloubového ramene a stability magnetické vrtačky. Integrovaný magnetický stojan zaručuje přesné vedení závitovací hlavy a…
Elektrický závitořez Metallkraft® GS 1100-16 E D představuje revoluční spojení flexibility kloubového ramene a stability magnetické vrtačky. Integrovaný magnetický stojan zaručuje přesné vedení závitovací hlavy a dovoluje stroj nasadit i tam, kde standardní závitořezy narážejí na limity upevnění. Srdcem stroje je dotykový LCD panel, který umožňuje bleskově nastavit velikost závitu, otáčky a cílovou hloubku řezu. Díky rychloupínacím sklíčidlům s kluznou spojkou je práce maximálně bezpečná, neboť systém eliminuje riziko zlomení závitníku při dosažení dna slepého otvoru.
01
Magnetická stabilita
Integrovaný magnet umožňuje pevné přichycení přímo na feromagnetické obrobky, což zajišťuje nulový průhyb při práci.
02

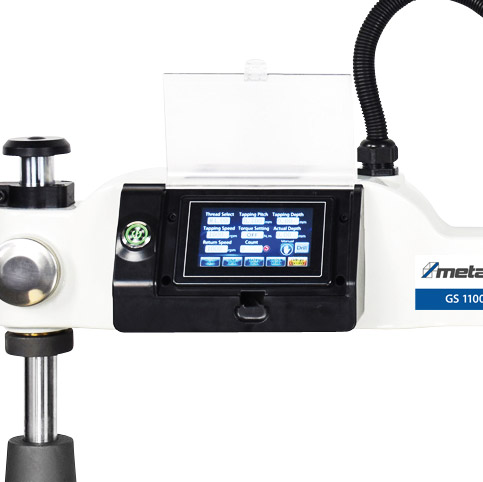

Dotykové řízení
Intuitivní ovládání parametrů (stoupání, hloubka, otáčky) přímo na panelu ramene zvyšuje komfort obsluhy.
03
Automatický provoz
Stroj se po dosažení nastavené hloubky automaticky přepne do zpětného chodu – ideální pro sériové závitování.
04
Vysoké otáčky
S maximem 1 000 ot/min patří tento model k nejrychlejším ve své třídě, což výrazně zkracuje výrobní časy.
05
Ochrana nástroje
Kluzná spojka ve sklíčidlech zachrání váš závitník i v případě chyby v nastavení nebo při nárazu na nečistotu.
06
Velký pracovní dosah
Rameno o poloměru 1,1 metru poskytuje obrovský manipulační prostor bez nutnosti neustálého přemisťování stroje.
Průmyslové a montážní nasazení
Kde GS 1100-16 E D exceluje
Závitování na rozměrných ocelových deskáchSériová kovovýroba závitů M3–M12Závitování slepých i průchozích otvorůMontážní práce v terénu (díky magnetu)Zámečnické a strojírenské dílnyVýroba strojních konstrukcí a rámů
Technický list
Podrobné specifikace
Pro hliník a měkčí materiály je možné rozsah po konzultaci mírně rozšířit při zachování bezpečných otáček.
Díky kloubovému mechanismu se rameno pohybuje plynule a s minimálním odporem.
Příkon 600 W poskytuje vysoký krouticí moment i při nízkých otáčkách nezbytných pro precizní závity.
S hmotností 27 kg lze stroj pohodlně přemisťovat mezi pracovními stoly.
Pohon a parametry vřetene
Elektronicky řízené otáčky zajišťují plynulý náběh a stabilní výkon pro dokonalý profil závitu.
Umožňuje upevnění stroje na jakýkoliv magnetický povrch (stůl, ocelová deska, konstrukce).
Úsporný, ale výkonný elektrický pohon optimalizovaný pro krouticí moment v rozsahu M3–M12.
Funkce a rozměry
Moderní systém pro bleskové nastavení velikosti závitu, stoupání a otáček.
Možnost volby automatického přepnutí směru otáčení po dosažení nastavené hloubky řezu.
Kompaktní transportní rozměry ramene usnadňují skladování i transport na pracoviště.
Klikněte na řádek parametru pro zobrazení detailního vysvětlení
Co obdržíte v zásilce
Rozsah dodávky
1
Metallkraft® GS 1100-16 E D
Základní jednotka elektrického závitořezu s magnetickým stojanem
1×
2
Sada závitníkových sklíčidel
6 kusů sklíčidel s kluznou spojkou: M3, M4, M5-6, M8, M10, M12
1×
3
Dotykový ovládací displej
Integrovaný řídicí panel na rameni stroje
1×
Často kladené dotazy
Otázky a odpovědi
Samozřejmě. Na dotykovém displeji můžete nastavit nižší otáčky pro měkčí materiály, čímž dosáhnete čistšího závitu a zamezíte stržení materiálu. Důležité je použít vhodný závitořezný olej nebo emulzi.
Kluzná spojka je klíčový bezpečnostní prvek. Pokud závitník narazí na dno otvoru nebo na příliš tvrdý odpor, spojka začne prokluzovat, čímž zastaví otáčení nástroje a zabrání jeho zlomení.
Magnet vyžaduje feromagnetický podklad (běžná konstrukční ocel, litina) o dostatečné tloušťce. Na nerezi, hliníku nebo příliš tenkých pleších magnet držet nebude. Pro tyto případy doporučujeme stroj upevnit na ocelový pracovní stůl.
🛠️ Rada specialisty Tomek Nářadí:
Model GS 1100-16 E D je „vysvobozením“ pro dílny, které řežou závity do velkých ocelových desek. Právě magnetický stojan odstraňuje nutnost upínat obrobek k závitořezu – vy prostě závitořez „přilepíte“ přímo na obrobek. Pro dosažení nejlepších výsledků doporučuji pravidelně čistit plochu magnetu a obrobku; i nepatrná špona pod magnetem může snížit přídržnou sílu a ovlivnit kolmost závitu. Nezapomeňte využít automatický režim; ušetří vám to stovky pohybů rukou denně a bleskově zvednete produkci své dílny!
