Elektrický závitořez Metallkraft® GS 1700-24 E BL

Elektrický závitořez Metallkraft® GS 1700-24 E BL

44 972 Kč

Maximální dosah a inteligentní řízení Hlavní přednosti Elektrický závitořez Metallkraft® GS 1700-24 E BL je navržen pro provozy, které vyžadují vysokou produktivitu při řezání závitů do rozměrných součástí. Volně pohyblivé rameno s nadstandardním poloměrem…

Popis
Další informace

Maximální dosah a inteligentní řízení

Hlavní přednosti

Elektrický závitořez Metallkraft® GS 1700-24 E BL je navržen pro provozy, které vyžadují vysokou produktivitu při řezání závitů do rozměrných součástí. Volně pohyblivé rameno s nadstandardním poloměrem 1 700 mm umožňuje snadné manévrování nad pracovní plochou, zatímco hlava otočná o 90° dovoluje závitovat vertikálně i horizontálně. Klíčem k přesnosti je dotykový ovládací panel, kde lze bleskově nastavit otáčky, stoupání i cílovou hloubku řezu. Bezpečnost vašich závitníků garantuje rychloupínací sklíčidlo s kluznou spojkou, která zabraňuje zlomení nástroje při nárazu na dno otvoru. Systém navíc disponuje automatickým režimem, který po dosažení nastavené hloubky sám změní směr otáčení.

Extrémní dosah ramene

Poloměr 1 700 mm dovoluje pokrýt obrovskou pracovní plochu bez nutnosti manipulace s těžkým obrobkem.

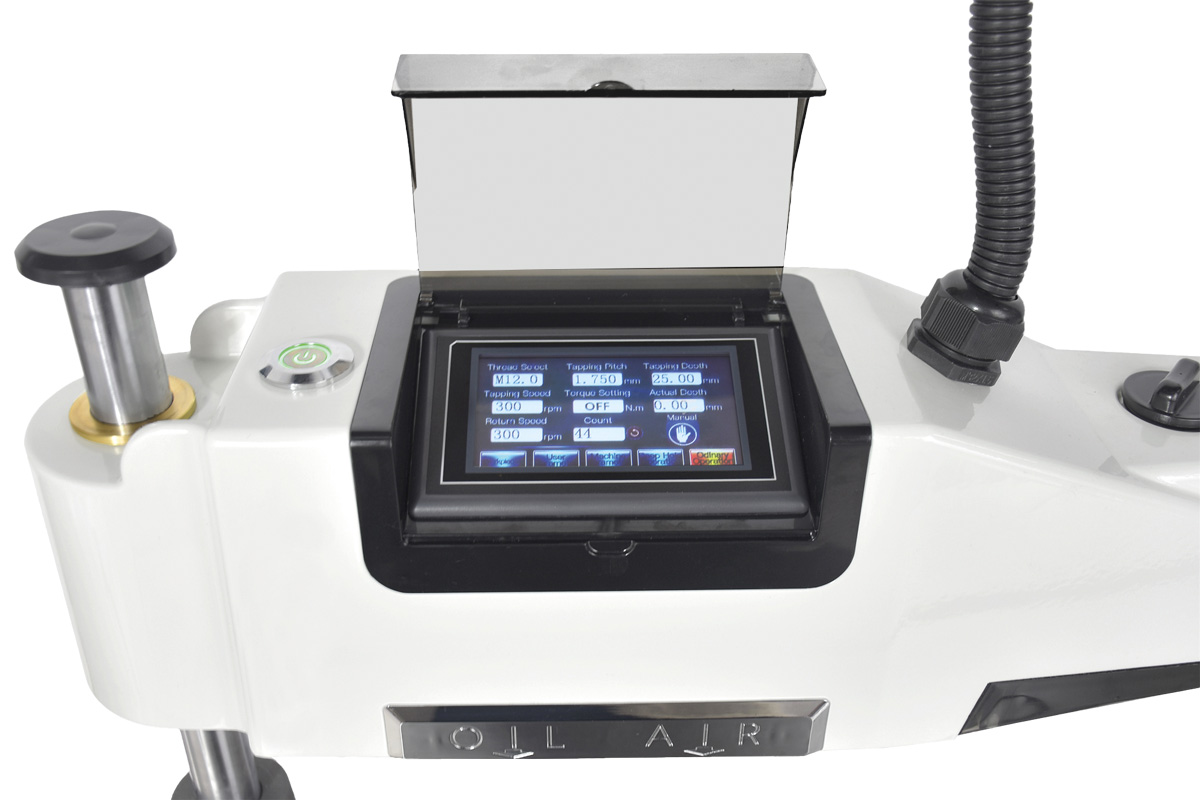

Dotykový LCD displej

Intuitivní nastavení velikosti závitu, otáček, stoupání a hloubky řezu přímo na panelu stroje.

Hlava otočná 0° až 90°

Maximální flexibilita umožňující řezání závitů z libovolné strany a pod různými úhly.

Bezpečná kluzná spojka

Sklíčidla GT24 s nastavitelným momentem eliminují riziko zlomení drahých závitníků.

Automatický provoz

Stroj se po dosažení hloubky sám přepne do zpětného chodu, což je ideální pro sériové závitování.

Mazání a ofukování

Integrovaný systém s nádrží na 1 litr zajišťuje čistý řez a prodlužuje životnost břitu nástroje.

Průmyslové nasazení

Kde závitořez využijete

Sériové závitování v kovovýrobě Obrábění rozměrných svařenců a rámů Závitování slepých i průchozích otvorů Zámečnické a strojírenské dílny Výroba závitů v oceli do M24 Práce pod úhlem až 90° Opravy těžké techniky

Technický list

Specifikace stroje

Výkon (ocel) M6 – M24 Do 400 N/mm² Co to znamená? Maximální rozsah závitů, které stroj vyřízne do standardní konstrukční oceli v jednom kroku.

Pro materiály s vyšší pevností doporučujeme konzultovat řezné parametry na displeji stroje.

Poloměr ramene 1 700 mm Nadstandardní dosah Co to znamená? Vzdálenost, kterou vřeteno urazí od středu základny. Pokryje plochu o průměru až 3,4 metru.

Díky dosahu 1,7 metru je tento model jedním z nejflexibilnějších na trhu.

Napájení 230 V Jednofázové Co to znamená? Stroj vyžaduje pouze běžnou zásuvku, což usnadňuje jeho nasazení v jakékoli dílně.

Příkon 1,2 kW poskytuje vysoký krouticí moment i při nízkých otáčkách pro velké závity.

Hmotnost 56 kg Tuhá konstrukce Co to znamená? Vlastní váha ramene a pohonu, která zajišťuje tuhost a stabilitu při záběru nástroje.

Masivní konstrukce o váze 56 kg vyžaduje stabilní pracovní stůl s pevným ukotvením.

Pohon a parametry vřetene

Maximální otáčky vřetene 200 ot/min

Optimálně zvolené otáčky zaručují čistý závit a dlouhou životnost nástroje.

Nastavení úhlu hlavy 0° – 90°

Plynulé nastavení hlavy dovoluje přechod mezi vertikálním a horizontálním závitováním.

Příkon motoru 1,2 kW

Výkonný elektrický pohon optimalizovaný pro krouticí moment v celém rozsahu M6–M24.

Funkce a rozměry

Zásobník maziva / tlak vzduchu 1 litr / 6–8 bar

Systém vyžaduje externí zdroj stlačeného vzduchu pro funkci ofukování a mazání.

Pracovní režimy Ruční / Automatický

Možnost volby mezi ručním ovládáním a plnou automatikou se zpětným chodem.

Celkové rozměry (ŠxVxH) 1800 × 1000 × 140 mm

Kompaktní transportní rozměry při zachování extrémního pracovního dosahu.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co najdete v zásilce

Rozsah dodávky

Metallkraft® GS 1700-24 E BL

Základní jednotka elektrického závitořezu s ramenem

1×

Sada sklíčidel GT24 (9 ks)

M6, M8, M10, M12, M14, M16, M18, M20, M22-24

1×

Hadice pro emulzi

Délka 1,3 metru pro přívod chladicí emulze

1×

Často kladené dotazy

Otázky a odpovědi

01Lze na stroji řezat i jiné závity než metrické?

Ano, na dotykovém displeji můžete nastavit libovolné stoupání závitu. Pokud máte odpovídající palcový závitník s upínací stopkou kompatibilní se sklíčidly GT24, stroj jej bez problému obslouží.

02K čemu slouží kluzná spojka ve sklíčidlech?

Kluzná spojka je klíčový bezpečnostní prvek. Pokud závitník narazí na dno otvoru nebo na příliš tvrdý odpor, spojka začne prokluzovat, čímž zastaví otáčení nástroje a zabrání jeho okamžitému zlomení.

03Musím mít k dispozici kompresor?

Ano, pro správnou funkci ofukování špon a automatického mazání nástroje je nezbytný externí zdroj stlačeného vzduchu o provozním tlaku 6–8 barů. Samotný pohon vřetene je však čistě elektrický.

🛠️ Rada specialisty Tomek Nářadí:

Model GS 1700-24 E BL je šampionem v efektivitě pro rozměrné díly. Při práci se závity nad M16 doporučuji věnovat zvýšenou pozornost tuhosti pracovní plochy, ke které stroj upevníte – 56 kg hmotnosti ramene a vysoký moment motoru vyžadují stabilní ocelový stůl. Klíčem k dlouhé životnosti je správné nastavení kluzné spojky na sklíčidlech pro každý typ materiálu zvlášť. Nezapomeňte pravidelně doplňovat nádrž na mazivo, aby ofukování špon probíhalo vždy s přimazáváním, což zajistí zrcadlově čistý povrch závitu!

Další informace

Hmotnost	56 kg
Pohon	elektrický
Výkon závitování (400 N/mm²)	M6 – M24
Max. otáčky vřetene	200 ot/min
Poloměr ramene	1700 mm
Nastavení úhlu	0 – 90°
Rozměry (š × v × h)	1800×1000×140mm
Hmotnost	56 kg
Příkon	1 200 W
Napětí	230 V
Značka	Metallkraft®
