Kolíkovačka Holzstar® MDB 21

133 152 Kč

Továrna na dokonalé spoje ve vaší dílně Hlavní přednosti Multi-vřetenová kolíkovačka Holzstar® MDB 21 je výkonné centrum pro výrobu nábytku, které přenáší průmyslovou efektivitu do středně velkých a menších truhlářských provozů. Stroj je osazen…

Popis
Další informace

Továrna na dokonalé spoje ve vaší dílně

Hlavní přednosti

Multi-vřetenová kolíkovačka Holzstar® MDB 21 je výkonné centrum pro výrobu nábytku, které přenáší průmyslovou efektivitu do středně velkých a menších truhlářských provozů. Stroj je osazen vrtacím agregátem s 21 vřeteny v průmyslovém standardu rozteče 32 mm, což umožňuje vrtat celé řady otvorů pro kolíky nebo nábytkové kování během jediného cyklu. Hlavní předností je plně pneumatické ovládání – od upnutí obrobku dvěma držáky až po naklápění agregátu v rozsahu 0° až 90° pro vrtání do plochy i do hrany. Díky nožnímu pedálu má obsluha obě ruce volné pro manipulaci s materiálem, což v kombinaci s 3m zadním dorazem dělá z MDB 21 neporazitelný stroj pro přesné a bleskové kolíkování korpusů.

21 vřeten najednou

Umožňuje vyvrtat celou stranu korpusu v jednom kroku. Rozteč 32 mm plně odpovídá evropskému standardu výroby nábytku.

Pneumatické naklápění

Agregát lze plynule naklopit od 0° do 90°. Snadno tak vrtáte horizontálně do hran i vertikálně do plochy desek.

Nožní pedál Control

Chytré ovládání: jedno sešlápnutí zajistí upnutí obrobku, vrtání i následné uvolnění. Maximální ergonomie a rychlost.

Precizní nastavení

Integrovaná mechanická počítadla pro hloubku a výšku vrtání umožňují seřízení stroje na desetinu milimetru.

Pneumatický přítlak

Dva stavitelné držáky zajistí obrobek obrovskou silou, čímž eliminují jakýkoliv pohyb materiálu během vrtání.

Masivní 3m doraz

Hliníkový zadní doraz se stupnicí a klapkami dovoluje přesné vrtání i u velmi dlouhých nábytkových dílců.

Oblasti použití

Využití

Sériová výroba nábytku Kolíkování skříňových korpusů Příprava otvorů pro police Vrtání do hran i ploch Výroba zásuvek Rámové a úhlové spoje Truhlářské provozy Průmyslové nábytkářství

Detailní specifikace

Technické parametry

Počet vřeten 21 ks Standard 32 mm Co to znamená? 21 vřeten umožňuje vrtat široké pásy otvorů najednou, což dramaticky zvyšuje produktivitu oproti jednovřetenovým strojům.

21 vřeten s roztečí 32 mm pokrývá maximální vrtací šířku 640 mm, což je ideální pro většinu nábytkových bočnic.

Pracovní tlak 6 – 8 bar Pneumatický pohon Co to znamená? Stroj vyžaduje připojení ke kompresoru. Tlak 6-8 bar zajišťuje bezpečné upnutí obrobku a plynulý posuv vrtání.

Díky pneumatice je ovládání stroje bleskové a fyzicky nenáročné, agregát se naklápí pouhým stiskem tlačítka.

Hmotnost 360 kg Průmyslová stabilita Co to znamená? Vysoká váha zaručuje tuhost celého stroje a nulové vibrace, což je klíčové pro absolutní souosost vrtaných děr.

Váha 360 kg a masivní litinový stůl dělají z kolíkovačky stabilní základnu pro přesnou zakázkovou výrobu.

Příkon 1,5 kW 400 V motor Co to znamená? Třífázový motor zajišťuje konstantní otáčky 2800 ot/min i při vrtání 21 otvorů do tvrdého masivu najednou.

1,5 kW motor pohání vřetena přes vysoce kvalitní převodovku, což zaručuje dlouhou životnost stroje v ostrém provozu.

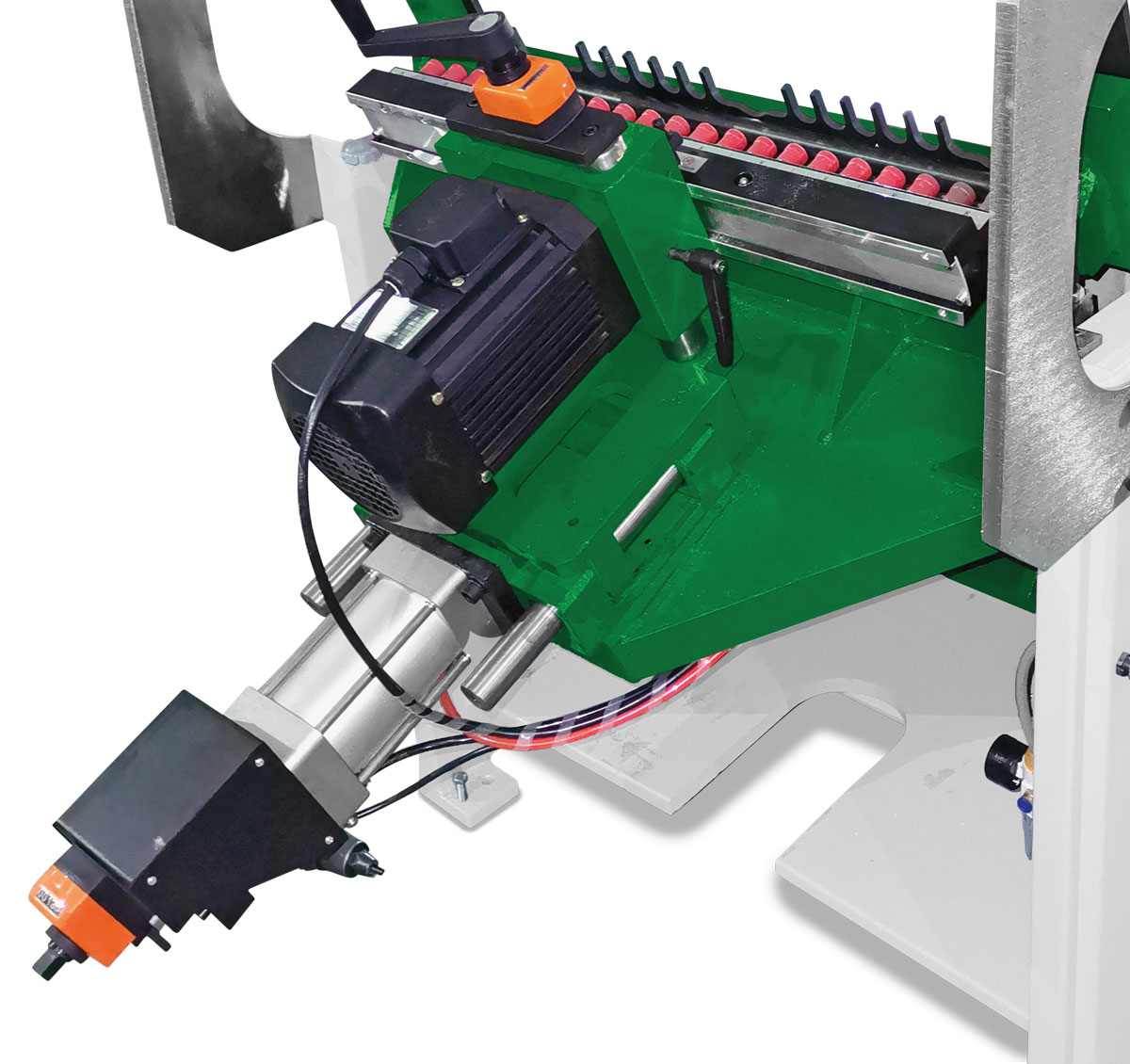

Vrtací agregát a rozměry

Rozsah naklopení 0° – 90°

Agregát lze pneumaticky nastavit pro vrtání do plochy, do hrany nebo pod libovolným úhlem v tomto rozsahu.

Min. / Max. rozteč vřeten 32 mm / 640 mm

Vzdálenost mezi prvním a posledním vřetenem je 640 mm, což pokrývá standardní hloubku nábytkových korpusů.

Max. hloubka / Tloušťka obrobku 155 mm / 70 mm

Umožňuje vrtat hluboké otvory a pracovat s materiálem o tloušťce až 7 cm.

Otáčky vřeten 2 800 ot/min

Vysoké otáčky zajišťují čistý řez bez otřepů na laminu i dýhovaných deskách.

Pracovní prostor a dorazy

Rozměry pracovního stolu 890 × 625 mm

Velká pracovní plocha poskytuje stabilní oporu i pro velké formáty desek.

Zadní doraz (délka) 3 000 mm

Třímetrový hliníkový doraz se dvěma klapkami umožňuje přesné opakované vrtání na dlouhých dílcích.

Celkové rozměry 3 000 × 1 300 × 1 300 mm

Profesionální rozměry stroje vypovídají o jeho kapacitě pro velkoformátovou výrobu.

Klikněte na řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení

Holzstar® MDB 21

Základní jednotka kolíkovačky s 21 vřeteny

1×

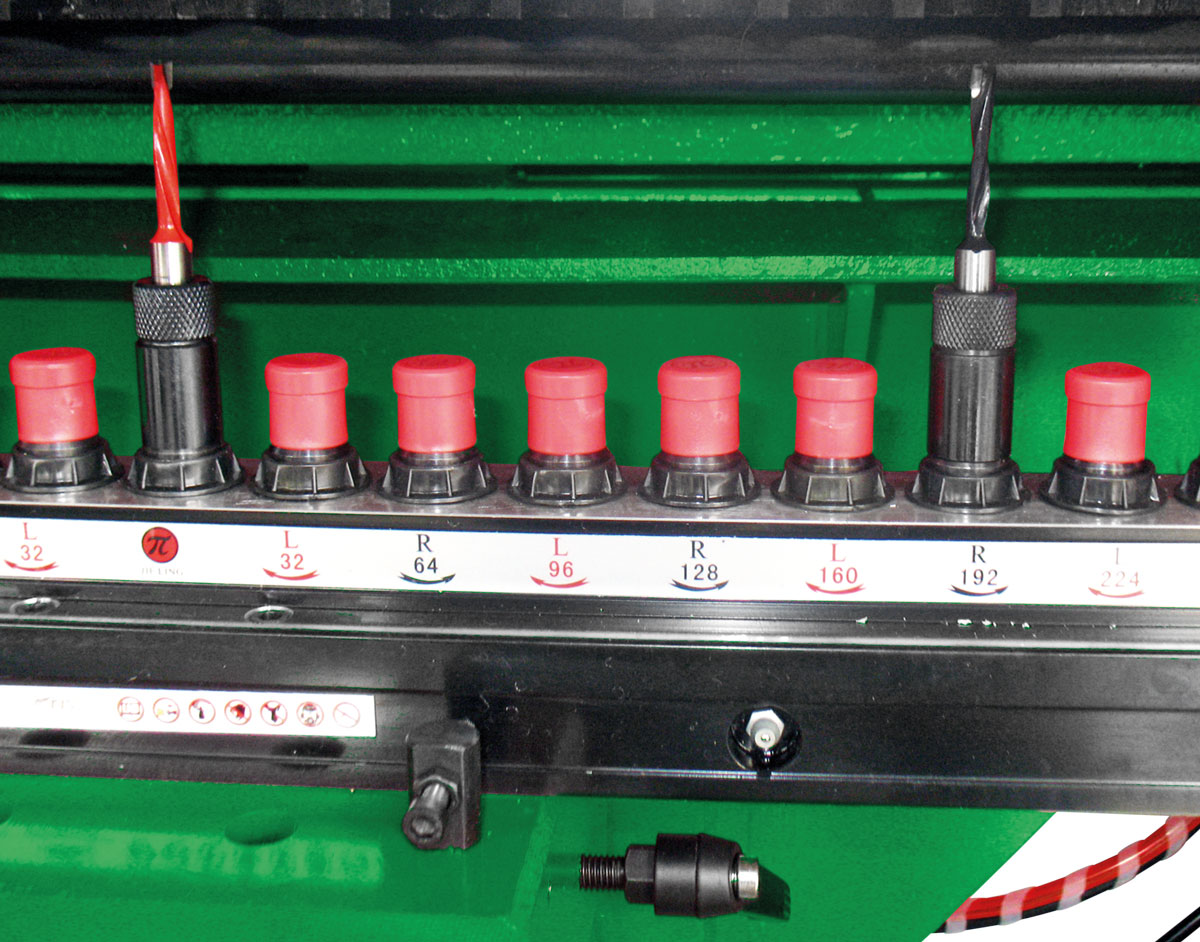

Rychloupínací sklíčidla

Pro stopku 10 mm – blesková výměna vrtáků

6×

Hliníkový zadní doraz

Délka 3 metry včetně dvou dorazových klapek

1×

Boční dorazy

Pravý a levý dorazový profil s klapkami

2×

Pneumatické přítlaky

Stavitelné držáky pro bezpečné upnutí obrobku

2×

Často kladené dotazy

Otázky a odpovědi

01Potřebuji k provozu kompresor?

Ano, Holzstar MDB 21 využívá pneumatické systémy pro upínání, naklápění agregátu a posuv vrtání. Vyžaduje stabilní přísun vzduchu o tlaku 6–8 bar.

02Můžu brousit i otvory pod úhlem 45°?

Ano, vrtací agregát je pneumaticky naklápěcí v celém rozsahu 0° až 90°. Nastavení na 45° je ideální pro výrobu rohových spojů nábytkových rámů.

03Jak funguje rychloupínací systém sklíčidel?

Sklíčidla umožňují výměnu vrtáku během několika vteřin bez použití nářadí. V balení obdržíte 6 kusů, další sklíčidla lze u nás kdykoliv dokoupit pro plné osazení všech 21 vřeten.

04Je rozteč 32 mm pevná?

Ano, rozteč mezi vřeteny je pevně nastavena na 32 mm, což je celosvětový standard pro vrtání nábytkových spojů a kování. Celkový rozsah mezi krajními vřeteny je 640 mm.

🛠️ Rada specialisty Tomek Nářadí:

MDB 21 je „dělník“, který vám v dílně nesmí chybět, pokud to s výrobou nábytku myslíte vážně. Pro dosažení maximální přesnosti doporučuji věnovat čas preciznímu seřízení mechanických počítadel při prvním spuštění. Nezapomeňte také na kvalitní odlučovač vody a přimazávač na vstupu vzduchu – pneumatické válce a ventily vám za čistý a promazaný vzduch poděkují mnohaletým bezporuchovým provozem. Při vrtání do lamina doporučuji používat vrtáky s předřezem pro zamezení vyštípnutí materiálu!

Další informace

Hmotnost	360 kg
Rozměry pracovního stolu	890×625mm
Počet vřeten	21
Min. rozteč vřeten	32 mm
Max. rozteč vřeten	640 mm
Naklopení vrtacího agregátu	0° – 90°
Tloušťka obrobku	70 mm
Pracovní tlak	6 – 8 bar
Otáčky	2800ot/min
Rozměry (š × v × h)	3000×1300×1300mm
Hmotnost	360 kg
Příkon	1 500 W
Napětí	400 V
Značka	Holzstar®
