Profesionální technologie pro mechaniky Hlavní přednosti Soustruh OPTIturn OPTIMUM® TM 3310. V představuje moderní pojetí klasického obráběcího stroje, který kombinuje robustní mechaniku s pokročilou elektronikou. Hlavním lákadlem je plynulá regulace otáček řízená frekvenčním měničem Lenze,…
Soustruh OPTIturn OPTIMUM® TM 3310V představuje moderní pojetí klasického obráběcího stroje, který kombinuje robustní mechaniku s pokročilou elektronikou. Hlavním lákadlem je plynulá regulace otáček řízená frekvenčním měničem Lenze, která umožňuje nastavit ideální řeznou rychlost bez nutnosti zastavování stroje. Spolu s 3-osým digitálním odměřováním DPA 32 eliminujete chyby při odečítání z nonia a dosáhnete naprosté přesnosti u každého obrobku. Stroj vyniká tuhostí díky 470 kg šedé litiny a kaleným vodicím drahám, což zajišťuje minimální vibrace a house-proud povrch i při náročném hrubování. TM 3310V je ideální volbou pro výrobu přesných hřídelí, metrických závitů, opravy strojních součástí i precizní lícování v nástrojárnách.
01
Vario systém
Plynulá regulace otáček (14–2800 ot/min) dovoluje přesné nastavení řezných podmínek pro různé materiály i průměry.
02
Odměřování DPA 32
Digitální systém s vysokým rozlišením šetří čas při měření a radikálně zvyšuje přesnost soustružení.
03
Elektrická brzda
Výkonný motor je vybaven elektrickou brzdou pro okamžité zastavení vřetene, což zvyšuje efektivitu i bezpečnost.
04
Upínání Camlock
Systém Camlock DIN ISO 702-2 č. 4 umožňuje bleskovou a přesnou výměnu sklíčidel bez zdlouhavého centrování.
05
Tichý a stabilní chod
Vřeteno je uloženo v nastavitelných přesných kuželíkových ložiskách s házivostí čela pod 0,015 mm.
06
Litinová konstrukce
Tuhé lože s vyztužením pohlcuje vibrace a zaručuje stabilitu geometrie stroje i při vysokém zatížení.
Oblasti použití
Využití
Přesná strojírenská výrobaVýroba hřídelí do 1 000 mmŘezání metrických závitůOpravy zemědělské a automobilové technikyVzdělávání v technických školáchNástrojárny a prototypové dílnyLícování ložiskových plochVýroba čepů a pouzder
Technický list
Technické parametry
330 mm je kapacita, která pokrývá většinu běžných dílenských úkolů, přírub a disků.
Pracovní délka 1 000 mm řadí tento stroj mezi plnohodnotné dílenské soustruhy pro výrobu dlouhých dílů.
Rozsah 14 až 2 800 ot/min je dostatečný pro vrtání velkými vrtáky i pro dokončovací práce drobných průměrů.
Váha 470 kg zajišťuje stabilitu celého soustavy vřeteník-lože-suport, což je klíčové pro přesné soustružení.
Vřeteník a pohon
Třífázový motor 1,5 kW ve spolupráci s frekvenčním měničem zajišťuje konstantní sílu i v nízkých otáčkách.
Vnitřní ø 38 mm dovoluje prostrčit tyčovinu vřeteníkem pro sériovou výrobu čepů a spojovacích součástí.
Camlock upínání zaručuje házivost pod 0,015 mm a bleskovou výměnu sklíčidel.
Posuvy a závitování
Široký rozsah pro řezání závitů bez nutnosti manuální výměny kol pro běžná stoupání.
Velký počet stupňů posuvu zajišťuje ideální řeznou rychlost pro hrubování i dokončování povrchu.
Nožový suport je otočný pro soustružení krátkých kuželů.

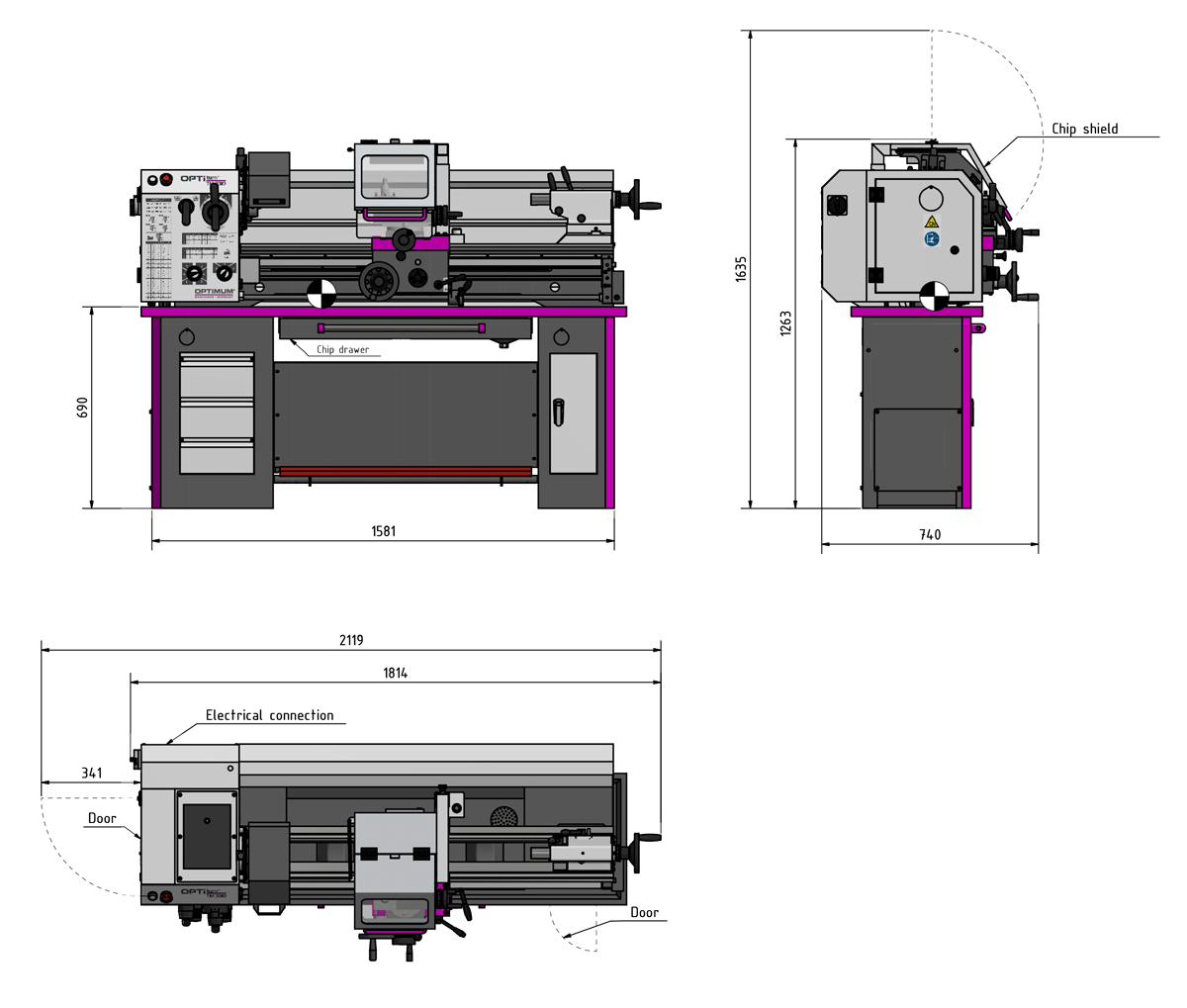

Konstrukce a rozměry
Standardní kužel MK 3 umožňuje upnutí otočných hrotů a vrtacích sklíčidel.
Optimální rozměry pro profesionální dílny, které vyžadují 1m pracovní délku při zachování kompaktnosti.
Široké a žebrované lože ze šedé litiny minimalizuje prohnutí pod tlakem nástroje.
Klikněte na jakýkoliv parametr pro detailní vysvětlení
Co najdete v zásilce
Rozsah dodávky
1
Soustruh OPTIturn TM 3310V
Včetně digitálního odměřování DPA32 a podstavce
1×
2

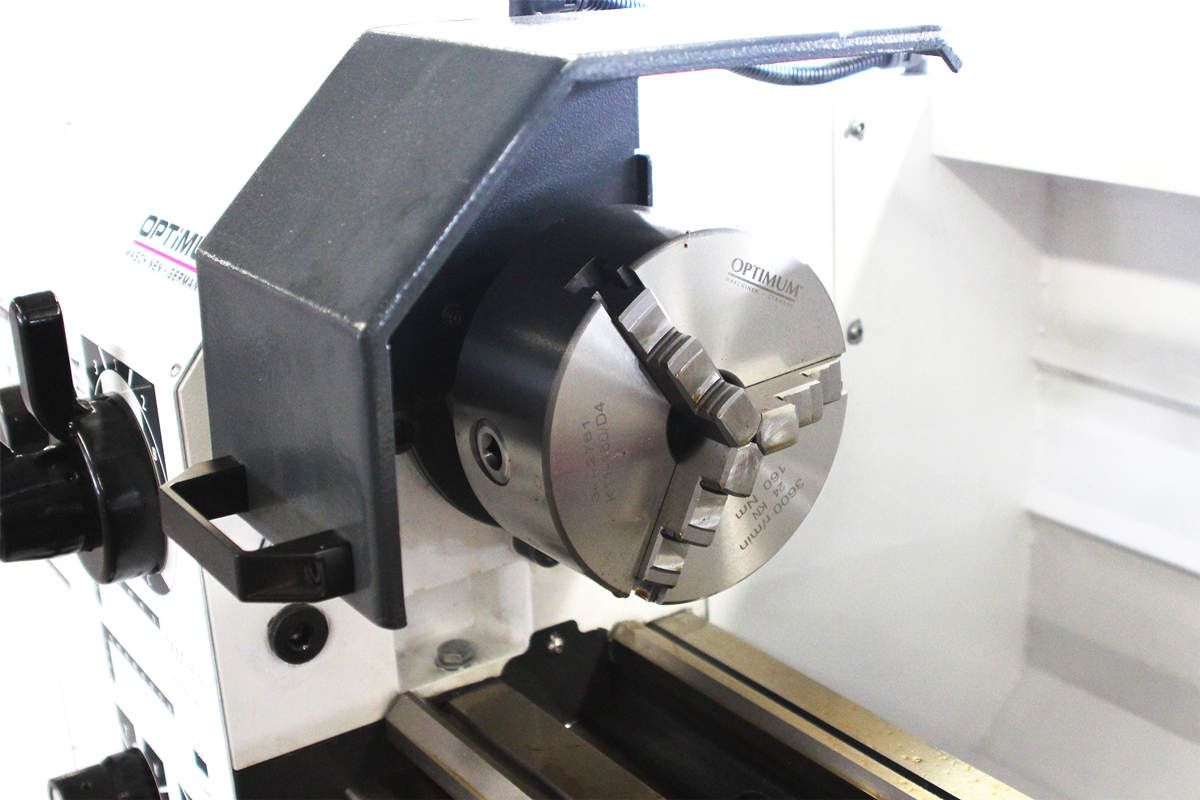

Tříčelisťové sklíčidlo Ø 160 mm
Upínací systém Camlock č. 4 pro přesné upnutí
1×
3
Čtyřstranný nožový držák
Pro nože se stopkou do 16 mm
1×
4
Pevný hrot MK 3 a redukční pouzdro
MK 5 / MK 3 pro koník a vřeteno
1×
5
Olejová náplň a sada kol

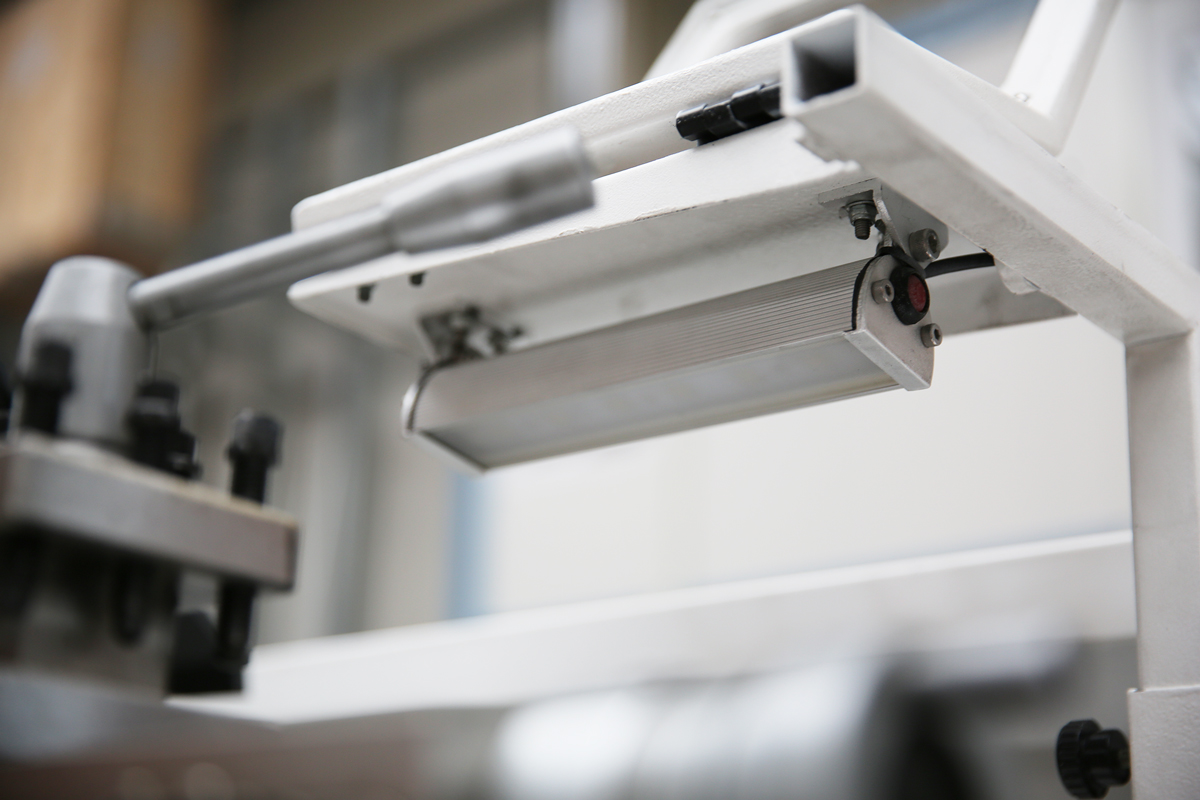

Včetně seřizovacího nářadí a LED osvětlení stroje
1×
Často kladené dotazy
Otázky a odpovědi
Ne, tento profesionální model TM 3310V vyžaduje třífázové napájení 400 V. Je určen pro provoz v dílnách, kde je stabilita napájení klíčová pro výkon frekvenčního měniče a motoru.
Otáčky regulujete jednoduše otočným voličem na ovládacím panelu. Aktuální hodnotu vidíte přímo na digitálním displeji. Stroj má navíc 6 mechanických rychlostních stupňů pro zajištění maximálního momentu v každém rozsahu.
Ano, model TM 3310V je dodáván s již namontovaným 3osým digitálním odměřováním DPA 32. Výrazně to zjednodušuje práci, eliminuje chyby a zrychluje produkci čepů a hřídelí.
Jde o upínací systém sklíčidla pomocí čepů s excentrickým zámkem. Výměna sklíčidla trvá jen desítky sekund a zaručuje velmi vysokou přesnost usazení, což je klíčové pro házivost pod 0,015 mm.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 3310V je „držák“, který vás v dílně nezklame. Díky frekvenčnímu měniči si můžete dovolit soustružit čela velkých průměrů s plynulým zvyšováním otáček při postupu k ose, což zajišťuje perfektní povrch. Při instalaci doporučuji stroj dokonale vyrovnat na betonovém základě pomocí přesné strojní vodováhy – u stroje této délky (1 m mezi hroty) je to kritické pro souosost při soustružení dlouhých hřídelí. Nezapomeňte pravidelně kontrolovat olej v posuvové převodovce přes olejoznak, soustruh se vám odvděčí tichým chodem po celá desetiletí!
