Německá preciznost s industriálním upínáním Hlavní přednosti Vrtačko-frézka OPTIMUM® OPTImill MH 35 V představuje novou úroveň přesnosti v kategorii kompaktních frézek. Její konstrukce stojí na masivním sloupu z vysoce kvalitní litiny s ručně zaškrabaným…
Vrtačko-frézka OPTIMUM® OPTImill MH 35 V představuje novou úroveň přesnosti v kategorii kompaktních frézek. Její konstrukce stojí na masivním sloupu z vysoce kvalitní litiny s ručně zaškrabaným rybinovým vedením, které zaručuje maximální tuhost a přesnost i po letech intenzivního používání. Stroj je vybaven moderním pohonem s plynulou regulací otáček (Vario) a dvoustupňovým elektromotorem, což umožňuje ideální nastavení řezných podmínek. Hlavním benefitem je použití vřetene BT30, které zajišťuje vyšší krouticí moment a tuhost oproti běžným Morse kuželům. S funkcemi jako elektrický zdvih osy Z, závitovací cyklus a přesnost oběhu pod 0,015 mm se jedná o stroj, který uspokojí i ty nejnáročnější mechaniky a nástrojáře.
01
Vysoká přesnost oběhu
Házivost pinoly pod 0,015 mm díky přesným kuželíkovým ložiskům zaručuje špičkovou kvalitu obrobeného povrchu.
02
Upínací systém BT30
Průmyslový standard BT30 poskytuje mnohem pevnější spojení nástroje s vřetenem, což radikálně zvyšuje výkon při frézování.
03
Vario otáčky
Plynulá regulace v rozsahu 50–3260 ot/min dovoluje vrtat velké průměry i frézovat jemnými nástroji s optimální rychlostí.
04
Elektrický zdvih v ose Z
Motorizované nastavení výšky frézovací hlavy výrazně usnadňuje práci a zkracuje čas seřízení stroje před obráběním.
05
Naklápěcí hlava ± 60°
Frézovací hlavu lze naklopit pro obrábění šikmých ploch, vrtání pod úhlem nebo výrobu prizmatických drážek.
06
Závitovací režim
Integrovaný závitovací cyklus s automatickou změnou směru otáčení umožňuje efektivní a přesnou výrobu vnitřních závitů.
Oblasti použití
Kde MH 35 V exceluje
Přesné frézování nástrojůVrtání do oceli a litinySériové řezání závitůVýroba drážek a perObrábění pod úhlem ±60°Nástrojárny a opravnyOdborné technické školyPrototypová výroba
Technický list
Specifikace stroje
BT30 je standardem pro moderní frézování, který eliminuje vypadávání nástroje ze vřetene a zvyšuje tuhost celé soustavy.
Díky silnému 1,5 kW motoru a tuhému sloupu zvládne stroj vrtat i velké otvory bez rizika vibrací.
Rozsah od 50 do 3 260 ot/min ve 12 stupních (2×6) zajišťuje maximální flexibilitu pro hrubování i dokončování.
Váha 318 kg vypovídá o robustnosti litinového sloupu a křížového stolu, což je klíčové pro přesné frézování lícovaných dílů.
Pracovní kapacita a posuvy
Velkorysá plocha stolu s nosností 150 kg a třemi T-drážkami (12 mm) umožňuje upnutí rozměrných svěráků a dílů.
Velký zdvih v ose Z (460 mm) umožňuje pracovat i s vysokými obrobky a dlouhými vrtáky.
Vřeteno má zdvih 90 mm pro hluboké vrtání. K dispozici je jak jemný ruční přísuv, tak digitální zobrazení hloubky.
Vysoká tuhost dovoluje nasadit nožovou hlavu až do 80 mm a stopkovou frézu do 28 mm.
Mechanika a pohon
Kvalitní dvoustupňový elektromotor zajišťuje vysoký krouticí moment i v nízkém pásmu otáček.
Zaškrabané plochy drží mazací film, čímž zajišťují plynulý posuv bez zadrhávání a extrémně dlouhou životnost vedení.

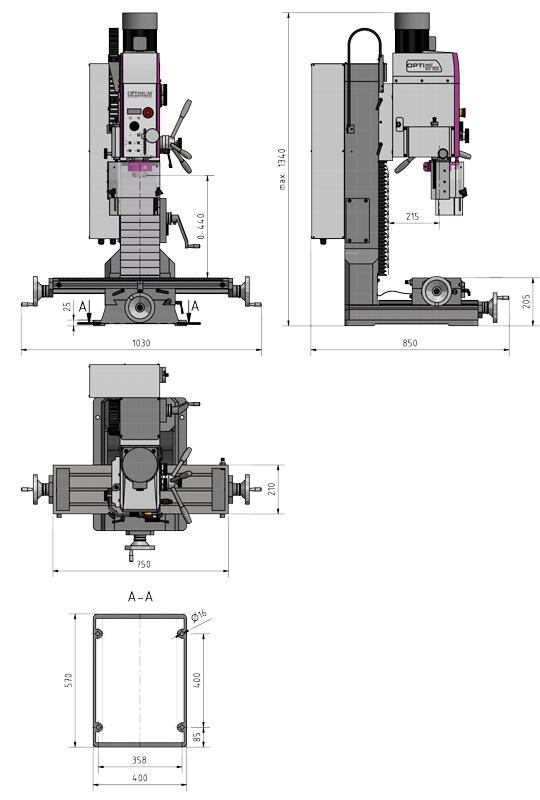

Kompaktní půdorys umožňuje umístění stroje i do menších dílen při zachování industriálních výkonů.
Klikněte na jakýkoliv parametr pro detailní vysvětlení
Co najdete v zásilce
Obsah balení
1
OPTIMILL MH 35 V
Vrtačko-frézka v kompletní sestavě
1×
2
Redukce BT 30
Příslušenství pro upnutí nástrojů
1×
3
Ochranný kryt sklíčidla
Výškově stavitelný kryt s mikrospínačem pro bezpečnost
1×
4
Servisní nářadí
Sada klíčů pro základní nastavení a údržbu
1×
Často kladené dotazy
Otázky a odpovědi
Upínání BT30 je průmyslový standard určený pro frézování. Nástroj je do vřetene vtažen silou, což zajišťuje mnohem vyšší tuhost, zabraňuje vypadávání nástroje při vibracích a umožňuje přesnější výměnu nástrojů.
Ano, model MH 35 V má speciální závitovací cyklus. Po dosažení nastavené hloubky dojde k automatickému přepnutí směru otáčení, což zrychluje výrobu vnitřních závitů.
Stroj vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který zajišťuje sílu v záběru i v nízkých otáčkách.

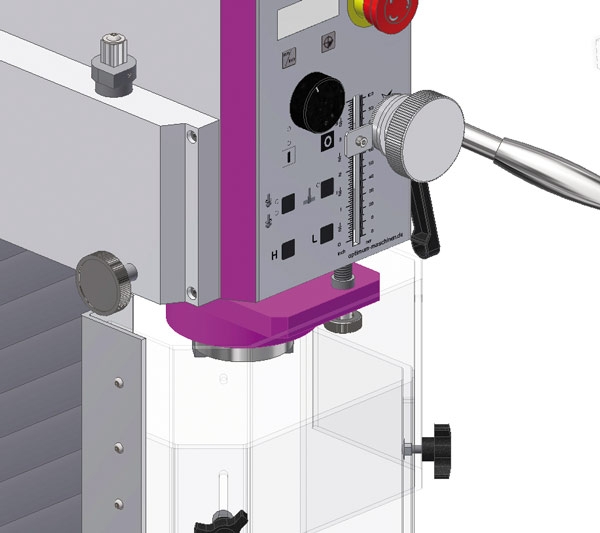

Na boku frézky je motor, který pomocí tlačítek automaticky zvedá nebo spouští celou frézovací hlavu po sloupu. Šetří to vaše ruce při velkých změnách výšky obrobku.
🛠️ Rada specialisty Tomek Nářadí:
MH 35 V je unikátní díky svým zaškrabaným vedením. Tato tradiční technologie se dnes objevuje jen u prémiových strojů a zajišťuje, že se stůl pohybuje s naprostou lehkostí, ale zároveň bez sebemenší vůle. Pokud plánujete frézovat přesné drážky nebo lícované díly, BT30 upínání vám ušetří spoustu nervů – nástroj prostě drží jako přibitý. Doporučuji k frézce dokoupit kvalitní sadu kleštin ER32/BT30 a přesný strojní svěrák řady Optimum, abyste využili potenciál stroje na 100 %.
