Vrtačko-frézka OPTIMUM® OPTImill MH 50 G
OPTImill MH 50 G představuje robustní a přesnou převodovou frézku, která je ideální volbou pro náročné dílenské provozy. Základem stroje je těžký masivní sloup z vysoce kvalitní litiny s broušeným a ručně zaškrabaným rybinovým vedením, což zaručuje vynikající přesnost a stabilitu i při velkém zatížení. Vřeteno stroje je osazeno kuželem BT 40 a uloženo v přesných kuželíkových ložiscích s házivostí pod 0,015 mm. O pohon se stará kvalitní dvoustupňový elektromotor, který v kombinaci s převodovkou nabízí 12 rychlostních stupňů v rozsahu 330 až 3 000 ot/min. Stroj je vybaven závitovacím cyklem, dorazem vrtací hloubky a frézovací hlavou, kterou lze naklopit pro obrábění pod úhlem.
Hlavní přednosti produktu
- Maximální stabilita: Těžký litinový sloup a zaškrabané rybinové vedení zajišťují tuhost stroje.
- Vysoká přesnost: Vřeteno v kuželíkových ložiscích má házivost menší než 0,015 mm.
- Výkonný pohon: Dvoustupňový motor (2,2 kW) poskytuje dostatek síly pro vrtání do průměru 38 mm.
- Flexibilita: Frézovací hlavu lze naklopit o ± 60°, což umožňuje všestranné obrábění.
- Funkce závitování: Integrovaný závitovací cyklus s automatickou změnou směru otáček.
- Upínání BT 40: Robustní kužel vřetena pro pevné upnutí nástrojů a přenos vysokého krouticího momentu.
Využití a vhodnost
Vrtačko-frézka MH 50 G je konstruována pro profesionální použití v strojírenství:
- Nástrojárny: Výroba přesných dílů, forem a přípravků.
- Údržbářské dílny: Univerzální stroj pro opravy a výrobu náhradních dílů.
- Kovovýroba: Vrtání, frézování a závitování oceli a barevných kovů.
- Školy a učiliště: Robustní a bezpečný stroj pro výuku obrábění.
Klíčové parametry
Příkon
1,5 / 2,2 kW
Vrtací výkon max.
38 mm
Kužel vřetena
BT 40
Rozměr stolu
850 × 240 mm
Otáčky
330 – 3 000 ot/min
Posuv osa X/Y/Z
520 / 260 / 465 mm
Hmotnost
525 kg
Napětí
400 V
Obsah balení
- Vrtačko-frézka OPTIMUM® OPTImill MH 50 G

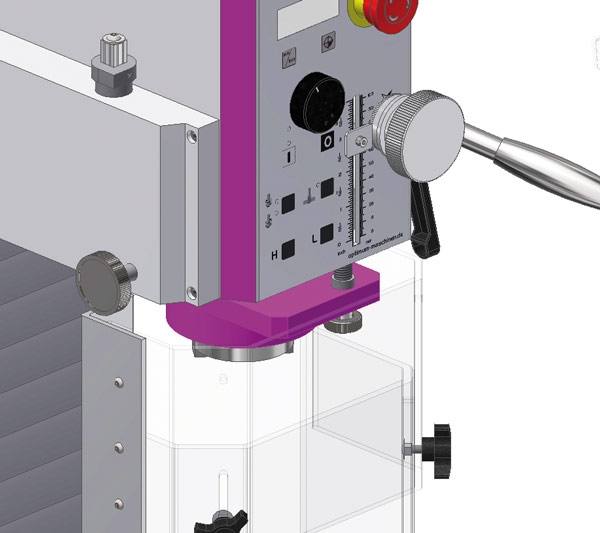

- Ochranný kryt sklíčidla s mikrospínačem
- Seřizovací nářadí
Proč si vybrat právě tento produkt?
- Prémiová kvalita vedení: Zaškrabané rybinové vedení je známkou vysoké strojírenské kvality, zajišťuje menší tření a vyšší přesnost.
- Tuhost BT 40: Použití kužele BT 40 namísto běžnějšího MK (Morse) nebo menšího ISO zajišťuje výrazně vyšší stabilitu nástroje při bočním zatížení.
- Síla převodovky: Oproti řemenovým pohonům poskytuje převodovka vysoký krouticí moment, což oceníte při vrtání velkých průměrů.
- Dlouhá životnost: Masivní litinová konstrukce a kvalitní komponenty zaručují, že stroj vydrží dlouhé roky intenzivního používání.
FAQ
- Jaký je rozdíl mezi kuželem MK a BT 40?
- Kužel BT 40 je strmý kužel, který je mnohem kratší a robustnější než samosvorný Morse kužel (MK). Poskytuje mnohem vyšší tuhost a je standardem u profesionálních frézek.
- Má stroj funkci závitování?
- Ano, stroj je vybaven závitovacím cyklem, který automaticky přepíná směr otáček při dosažení nastavené hloubky.
- Jaké je napájecí napětí?
- Stroj vyžaduje třífázové připojení 400 V.
- Lze vymezit vůli ve vedení?
- Ano, stroj je vybaven seřiditelnými klínovými lištami, které umožňují snadné vymezení vůlí v rybinovém vedení.
- Jaká je maximální velikost nožové hlavy?
- Výrobce doporučuje maximální průměr nožové hlavy 80 mm.
