Maximální přesnost a profesionální výbava Hlavní přednosti Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 3610 D představuje ideální řešení pro nástrojárny, opravárenské provozy i náročnou zakázkovou výrobu. Stroj je již v základu vybaven 3osým digitálním…

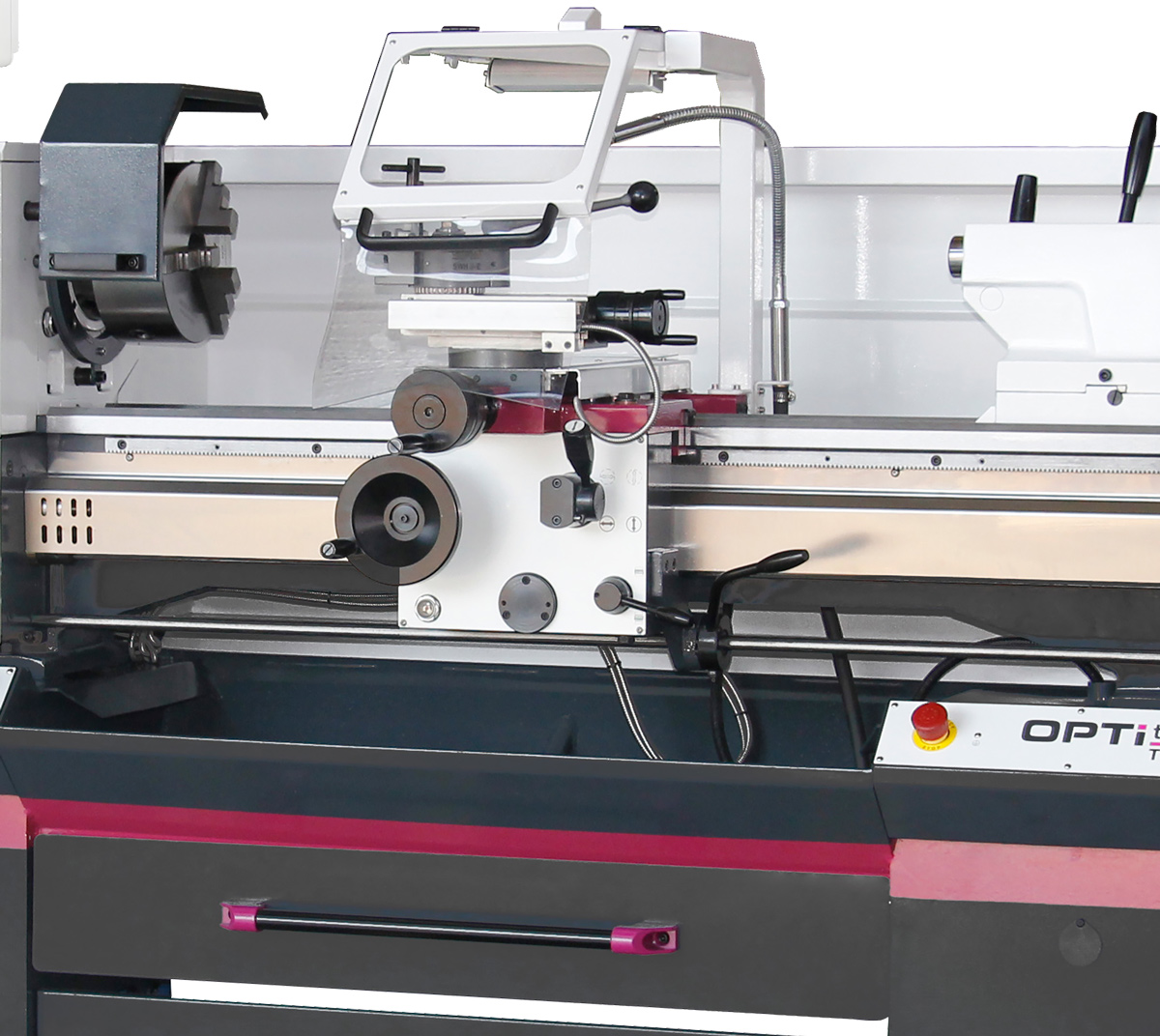

Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 3610 D představuje ideální řešení pro nástrojárny, opravárenské provozy i náročnou zakázkovou výrobu. Stroj je již v základu vybaven 3osým digitálním odměřováním DPA 31 Plus, které dramaticky zvyšuje efektivitu práce a minimalizuje chyby při měření. Robustní litinové lože s kalenými vodicími drahami a vřeteno s házivostí pod 0,015 mm zaručují špičkovou kvalitu povrchu a přesnost lícování. S nadstandardním průchodem vřetene 52 mm a upínacím systémem Camlock č. 5 se jedná o vysoce variabilní stroj, který si poradí jak s jemným dokončováním, tak s těžkým hrubováním hřídelí, závitů i přírub.
01
Digitální odměřování
Systém DPA 31 Plus s fóliovou klávesnicí a měřicími lištami zaručuje vysokou pracovní přesnost a rychlost nastavení.
02
Masivní vřeteno 52 mm
Velký průchod vřetene dovoluje obrábění dlouhých tyčí o průměru až 50 mm přímo skrze tělo vřeteníku.
03
Upínání Camlock
Průmyslový standard Camlock č. 5 umožňuje bleskovou výměnu sklíčidel nebo lícních desek s vysokou opakovatelnou přesností.
04
Bezpečnostní standard
Dvoukanálová elektronika a motorová brzda splňují normu EN ISO 13849 pro nejvyšší úroveň ochrany obsluhy.
05
Bohatá výbava lunet
V balení najdete pevnou i pohyblivou lunetu, což umožňuje přesné obrábění dlouhých a štíhlých hřídelí bez průhybu.
06
Litinová tuhost
Váha 608 kg a precizně broušené lože osy Z pohlcují veškeré vibrace a zajišťují stabilní geometrii stroje.
Kde TM 3610 D využijete
Využití
Strojírenská výrobaOpravy automobilových dílůVýroba metrických a palcových závitůNástrojárny a modelárnyÚdržba průmyslových strojůOdborná výuka a školyKusová výroba hřídelí a přírubZámečnické dílny
Detailní specifikace
Technické parametry
400 V je nezbytných pro pohon 2,2kW motoru, který si udržuje konstantní otáčky i při hlubokém úběru materiálu.
Pracovní délka 1 000 mm je ideální pro výrobu a renovaci většiny běžných hřídelí a dlouhých čepů.
52 mm průchod je v této třídě nadstandardní a umožňuje pracovat s tyčovinou do průměru 50 mm.
Váha 608 kg dělá ze soustruhu stabilní stroj, který se nepřenáší vibrace na nástroj a udržuje přesnou geometrii.
Vřeteník a pohon
Výkonný 2,2kW motor s elektrickou brzdou zajišťuje bleskové zastavení vřetene pro vyšší produktivitu a bezpečnost.
Rozsah otáček v 8 rychlostních stupních umožňuje vše od silového vrtání velkými vrtáky až po vysokorychlostní dokončování.
Systém Camlock č. 5 zajišťuje házivost pod 0,015 mm a umožňuje výměnu sklíčidla během desítek sekund.
Vnitřní kužel MK 6 dovoluje přímé upnutí velkých nástrojů nebo redukčních pouzder.
Posuvy, závity a suporty
Stroj pokrývá 26 druhů metrických závitů bez nutnosti složité přestavby ozubených kol.
Kompletní rozsah pro 34 palcových závitů, nezbytný pro opravy hydrauliky a zemědělské techniky.
Široká škála 32 posuvů umožňuje nastavit optimální řezné podmínky pro každý materiál.
Podélné i příčné suporty mají kalené dráhy pro plynulý pohyb a přesné soustružení kuželů.
Koník, lože a rozměry
Morse kužel MK 3 umožňuje upnutí běžných otočných hrotů a vrtacích sklíčidel.
Umožňuje soustružit disky a příruby do průměru 360 mm a hřídele nad suportem do 225 mm.
Robustní stroj, který si vyžaduje plochu cca 2 metry délky, ale nabízí plnohodnotný průmyslový výkon.
Klikněte na řádek parametru pro zobrazení vysvětlení
Co najdete v zásilce
Rozsah dodávky
1
Digitální odměřování DPA 31 Plus
Kompletní 3-osý měřicí systém již namontovaný na stroji
1×
2
3-čelisťové sklíčidlo ø 200 mm
Masivní univerzální sklíčidlo pro bezpečné upnutí
1×
3
Rychloupínací držák SWH 3-E
Včetně držáku typu D pro čtyřhranné nože 18 mm
1×
4
Pevná a pohyblivá luneta
Pro podporu dlouhých obrobků (rozsah až 102 mm)
2×
5
Redukční pouzdro a pevný hrot
MK 6 / MK 4 a pevný hrot MK 4 do koníka
1×
6
Servisní výbava
LED osvětlení, olejová náplň a sada nářadí
1×
Často kladené dotazy
Otázky a odpovědi
Ne, model TM 3610 D vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový.
Systém DPA 31 Plus je na tomto modelu již kompletně namontován a zkalibrován přímo z výroby. Soustruh stačí ustavit, zapojit a můžete ihned využívat výhody digitálního zobrazení polohy.

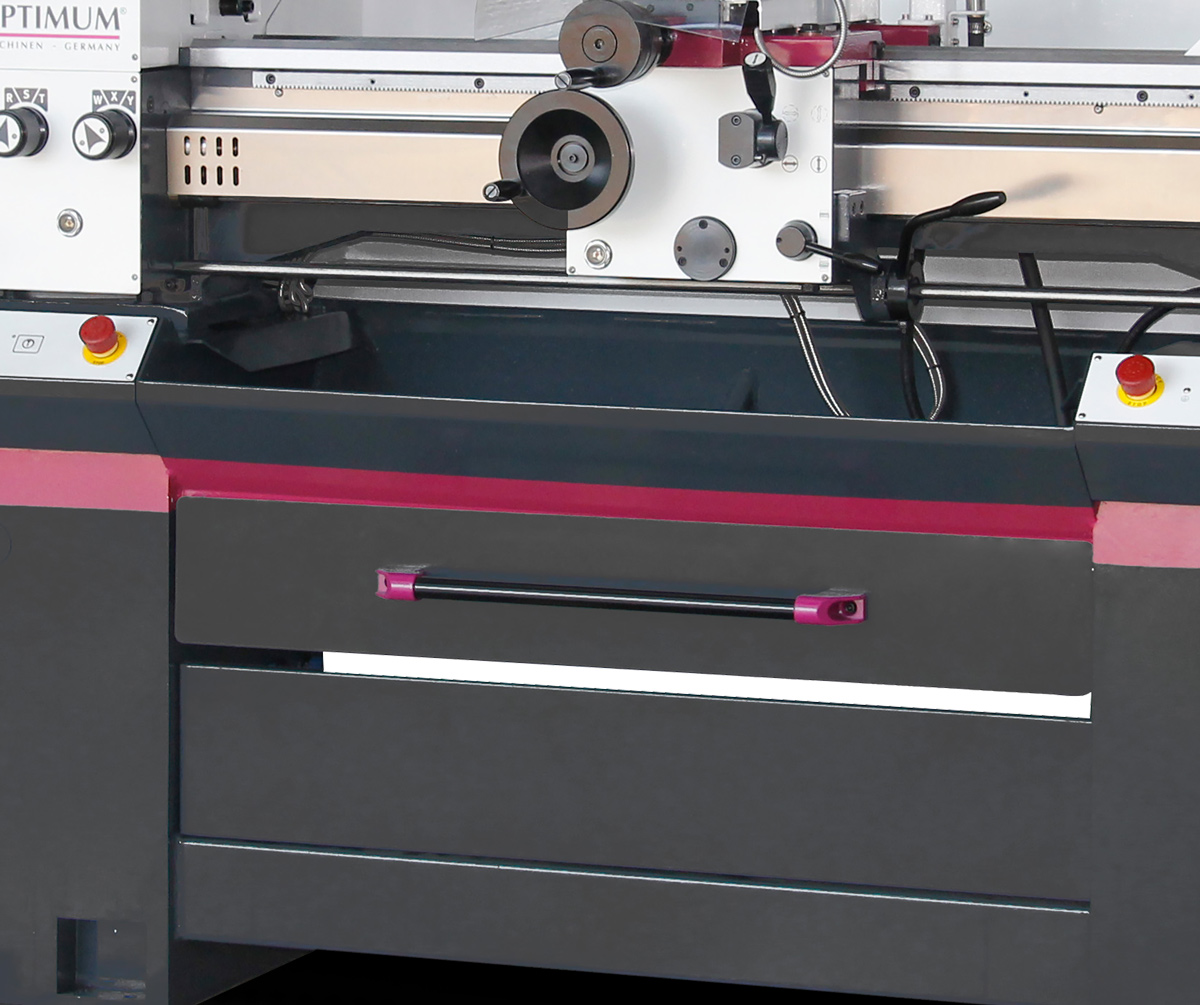

Soustruh má vestavěné čerpadlo, které rozvádí chladicí kapalinu z vyjímatelné nádrže přímo k nástroji. Nádrž je vybavena ukazatelem hladiny a lze ji snadno vyčistit od kovových špon.

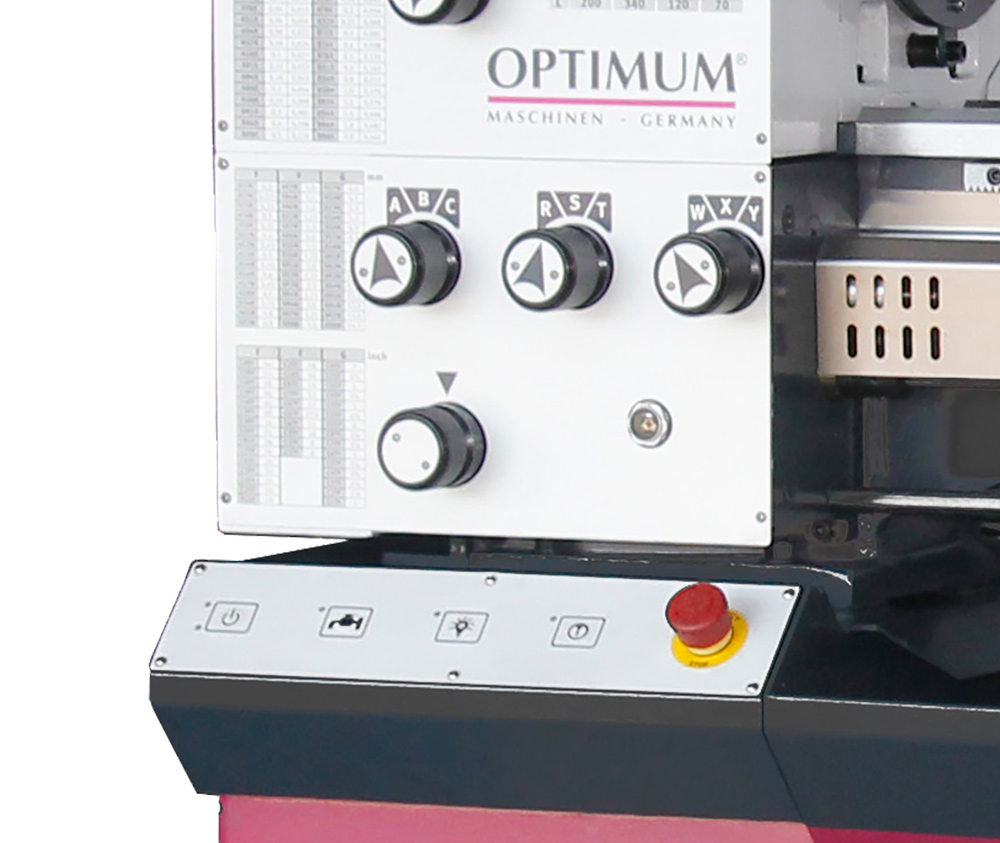

Ano, převodovka soustruhu umožňuje řezat 34 druhů palcových závitů (56 – 4 záv./1“) a 26 druhů metrických závitů (0,4 – 7 mm/ot). Nastavení je velmi intuitivní pomocí pák na vřeteníku.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 3610 D je poctivý „dělník“. Pro udržení deklarované házivosti pod 0,015 mm doporučuji stroj po vybalení ustavit na tuhý betonový základ a dokonale jej vyrovnat pomocí přesné strojní vodováhy. U systému Camlock dbejte na čistotu kuželových ploch při každé výměně sklíčidla – i nepatrná špona může ovlivnit přesnost. Nezapomeňte také po prvních cca 50 hodinách provozu vyměnit olej v olejové lázni, vypláchnete tím případné mikro-nečistoty z výroby a zajistíte převodům hladký chod na další léta.
